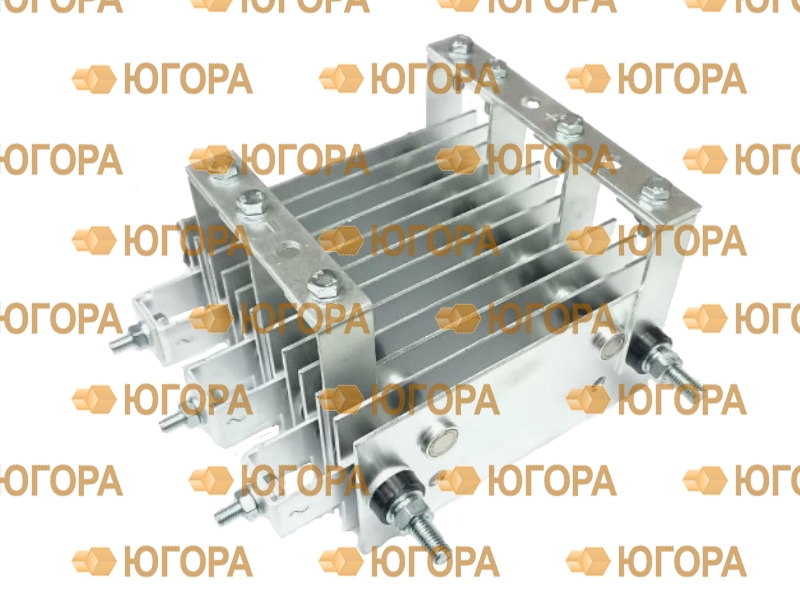

Блок выпрямительный МД 13-400-4

Описание товара

Стоимость по запросу.

Подробное описание товара

Блок выпрямительный МД13-400-4 используется для комплектации сварочных выпрямителей ВД-313, ВД-413, ВДМ-2х313.

Масса, кг 1.35

Габаритные размеры (ДхШхВ), мм 210х193х110

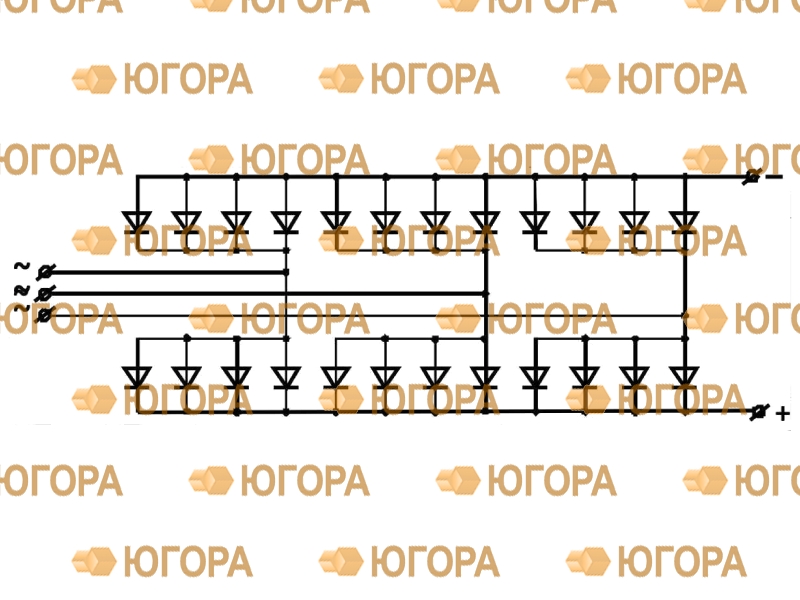

Блок выпрямительный набран диодами, запрессованными в пластины радиатора охлаждения. Диоды соединены группами, образующими «плечи». «Плечи» соединены в мостовую шестипульсовую схему. Такой способ позволяет использовать диоды небольшой мощности, не требующие громоздких радиаторов. В целом, конструкция позволяет снизить себестоимость детали, при этом имея достаточный запас по мощности в данном габарите.

Способ крепления: шпильки с резьбой М8, расстояние между центрами шпилек — 125 мм; расстояние между внешними частями гаек, зажимающих пластины, — 183 мм.

Способ подключения: сторона трансформатора, расстояние между пластинами — 49 мм (присоединение болтовое М6); сторона нагрузки, расстояние между центрами болтов — 126 мм (отверстие d 8 мм).

Способ подключения ко вторичной обмотке трансформатора на примере выпрямителя ВД-313. Блок выпрямительный обозначен VD1.

Принципиальная электрическая схема ВД-313
